Амортизаторы: правила настройки

23.07.2015

Случалось ли Вам, читая статью об устройстве квадроцикла ATV или Side-by-Sides, сталкиваться с совершенно незнакомой терминологией? А что, если бы Вы узнали, скажем, что речь в них идет всего лишь о термогидравлическом рассеивании кинетической энергии? Если от этого знания проще не становится - значит пришло время разобраться в вопросе по-настоящему.

С первого же дня, когда Вы только начинаете изучать устройство шасси и подвески вашего нового «железного коня», легко может сбить с толку множество новых слов и незнакомых терминов, которые, кажется, знакомы абсолютно всем вокруг. Причем, знание (или не знание) этой терминологии может помочь Вам усовершенствовать свою машину (или, соответственно, достичь противоположного результата). Разобраться в ней стоит, чтобы как минимум подобрать правильные настройки подвески своего квадроцикла или мотовездехода.

Итак, в этой статье Вы найдете краткий «словарь» ключевых терминов. Вооруженные новыми знаниями, вы сможете раскрыть истинный потенциал своих машин.

Для начала давайте попробуем ознакомиться с типами настройки и их названиями.

Преднатяг пружины: представляет из себя настройку давления (или преднатяг) на пружину амортизатора. Большое количество базовых амортизаторов обладают только такой функцией настройки. Эта настройка осуществляется при помощи кольца с внутренней резьбой на корпусе амортизатора и замкового кольца, что дает больше возможностей настроек, или пятистороннего кольца, настройки которого ограничены этими пятью уровнями. Увеличение давления делает процесс езды более жестким и увеличивает дорожный просвет машины. Ослабление преднатяга делает процесс езды более мягким, но может стать причиной того, что машина будет задевать трассу днищем.

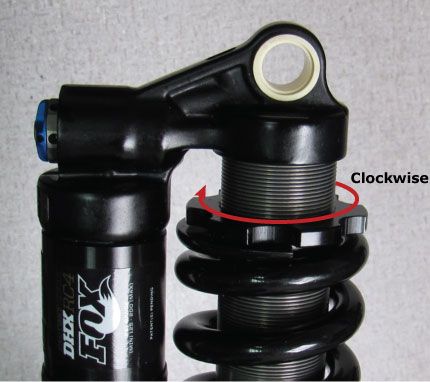

амортизатор FOX

На этой фотографии амортизатора FOX показано, как осуществить преднатяг пружины, используя кольцо с внутренней резьбой в верхней части пружины (поворачивать по часовой стрелке).

Регулировка на сжатие: данная настройка контролирует процесс движения штока в корпусе амортизатора. Существует два типа сжатия: медленное и скоростное. Существует два типа регулятора сжатия: регулировочная ручка или головка винта со шлицем. Эти регуляторы контролируют поток флюда в амортизатор. Если амортизаторы сжимаются слишком быстро, необходимо замедлить скорость потока, если же они слишком жесткие – вы сможете ускорить его. При сильном сопротивлении сжатию предотвращаются пробои после прыжка, машина лучше ведет себя при прохождении крупных неровностей. Про слабом сопротивлении – ситуация обратная, машина будет отлично проявлять себя при прохождении мелких неровностей трассы, зато сильные прыжки смогут вызвать проблемы. Эта настройка особенно актуальна для квадроциклов и мотовездееходов, с помощью нее можно контролировать подвеску при прохождении неровной местности, совершать прыжки.

Регулировка на сжатие

В этот момент водителю остается лишь надеяться, что настройки амортизатора достаточно жесткие.

Отскок: это то, с какой скоростью после сжатия шток возвращается обратно в свое первоначальное состояние – то, которое было до сжатия. Данная настройка контролирует скорость этого отскока. Благодаря этому, вы сможете ощутить больший контроль над своим квадроциклом или Side-by-Side, ведь эта настройка отвечает за то, чтобы колесо всегда было в контакте с поверхностью. Настройка осуществляется при помощи винта со шлицем или кольца, которое закручивается у основания амортизатора.

Наиболее распространенные термины

После того, как ситуация с настройками стала более-менее понятной, можно перейти к изучению наиболее распространенных терминов.

Дорожный просвет: это высота подвески, измеренная, когда в машине находится полностью экипированный водитель и его снаряжение.

Проседание под весом (машины): это термин определяет проседание подвески под собственным весом машины, без водителя.

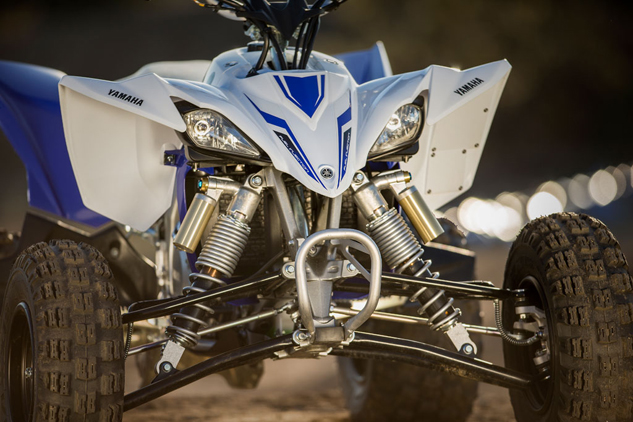

Проседание под весом

Даже собственный вес квадроцикла (без водителя) слегка сжимает подвеску. Это называется проседание под весом.

Сэг или Проседание под весом водителя: это данные о полном ходе подвески, когда полностью экипированный райдер сидит в/на транспортном средстве в стартовой позиции. Обычно, эта величина составляет 30% от полного хода подвески.

Pogoing: этот термин используется в ситуации, когда обратный ход пружины происходит слишком быстро из-за определенных настроек, и амортизаторы, чаще всего задние, выводят заднюю подвеску машины из-под контроля.

Типы амортизаторов

Существует множество разновидностей амортизаторов – на любой вкус и кошелек.

Стандартный нерегулируемый: это газонаполненные амортизаторы, которые можно увидеть в бюджетных моделях квадроциклов. Они не регулируются.

С преднатягом пружины: такой амортизатор можно встретить в спортивных машинах для новичков или утилитарных квадроциклах. Преднатяг, обычно, регулируется закручиванием регулировочной гайки или ее откручиванием.

С регулировкой сжатия: часто встречается в спортивных машинах, такой амортизатор чаще всего оснащен и функцией преднатяга пружины. Такой амортизатор может выпускаться как с емкостью с азотом, расположенной сбоку, так и без нее.

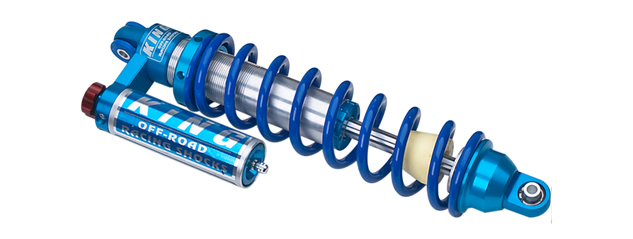

амортизатор с регулировкой сжатия

Вы можете увидеть ручку регулировки давления, расположенную в верхней части ресивера piggyback амортизатора King.

С регулировкой сжатия и отскока: этот тип амортизаторов будет оснащен отдельно прикрепленным ресивером или емкостью с азотом типа piggyback. В них, также, можно будет увидеть кольца для преднатяга, ручки регулировки сжатия и отскока. Этот амортизатор предоставит райдеру максимальные возможности настройки.

Пневматические амортизаторы: пневматические амортизаторы уже давно находятся на рынке, а бренд FOX стал одним из лидеров индустрии. В данных амортизаторах нет ни пружины, ни флюида, а их работа осуществляется за счет воздушного давления. Вы сможете сократить общий вес машины и улучшить управляемость ею благодаря меньшему неподрессорному весу по углам.

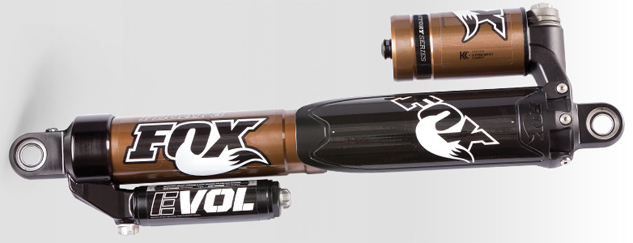

FOX Float Evol

FOX – лидер в производстве пневматических подвесок. С этой моделью FOX Float Evol возможности регулировки безграничны.

Типы амортизаторов: полезная терминология

PiggyBack: это тип ресивера, содержащего азот – емкость, которая прикреплена к амортизатору сбоку или сзади. Ее можно встретить в квадроциклах спортивного класса и некоторых моделях Side-by-Sides.

Удаленный ресивер: некоторые производители предлагают амортизаторы с дистанционным азотным ресивером, который соединяется с корпусом амортизатора при помощи азотного газопровода с защитным покрытием.

Удаленный ресивер
